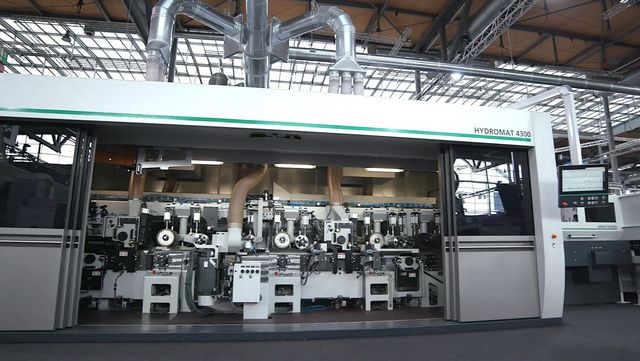

WEINIG Hydromat 4000: Une machine puissante pour les applications à grande vitesse

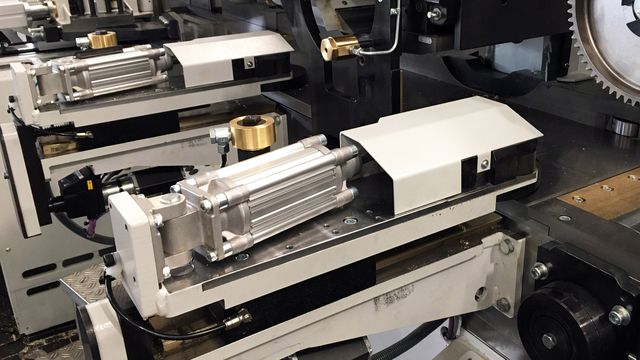

L’Hydromat 4000 réunit toutes les qualités attendues d'une machine à vitesse élevée : construction massive, puissant système d'entraînement, technologie d'outils à serrage hydraulique et un excellent potentiel de performances. De puissants moteurs d'arbre et un lourd système de presseurs permettent de fabriquer des produits de pointe même à vitesse d'avance élevée.
L’Hydromat 4000 peut, associée à une mécanisation, être intégrée de façon optimale dans des systèmes d'installation. Vous pourrez alors exploiter tout le potentiel de cette machine et bénéficier de sa productivité exceptionnelle.
Des exigences différentes – des prix différents
Le prix d'une machine de WEINIG est aussi personnel que vos exigences. C'est la raison pour laquelle, le mieux est que nous examinions brièvement avec vous ce qui est important pour vous, à la suite de quoi nous vous communiquerons déjà une première offre non contractuelle.
Conseil personnalisé – pour une productivité plus élevée et une plus grande efficacité
Ensemble, avec votre expert de WEINIG, vous trouverez la machine qui répond de façon optimale à vos exigences. Il vous suffit de nous renvoyer le formulaire rempli et votre expert WEINIG sur place examinera tout le reste avec vous.
Ce que vous offre la série WEINIG Hydromat
- Construction massive et robuste
- Intégration dans des solutions de systèmes
- Très fort potentiel de rendement
- Construction modulaire
- Haut niveau de sécurité du travail
Ce que vous offre la WEINIG Hydromat 4000
Bon à savoir

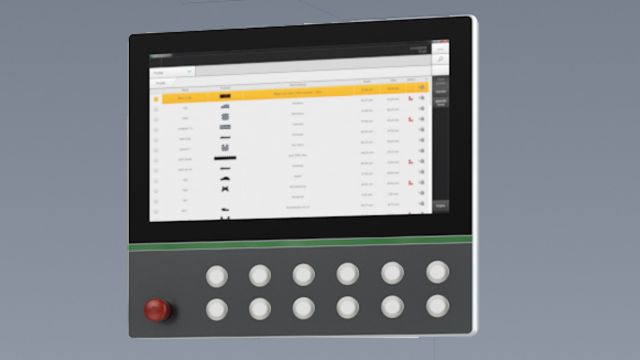

Weinig Machine Control
La nouvelle commande WEINIG Machine Control (WMC) est la toute dernière génération de commandes de machine, qui offre à l’opérateur encore plus de confort sur un écran de 21,5“ de diagonale. Son point fort est le tableau de bord centralisé, que chaque opérateur peut personnaliser et qui affiche toutes les données essentielles en un coup d’œil. C’en est ainsi fini de la navigation au sein de la commande pour visualiser les données de production importantes.
WMC et sa fonction d’annotation intégrée facilitent même le pointage. Enregistrez des photos ou des commentaires afin de rendre les prochains pointages plus faciles, plus rapides et plus sûrs. Des dessins de profils et d’outils facilitent également le pointage tout en permettant d’éviter des erreurs.
WMC redéfinit les notions de facilité d’utilisation, de clarté des informations et d’assistance graphique de l’opérateur. Vous êtes ainsi parfaitement armé pour l’avenir !

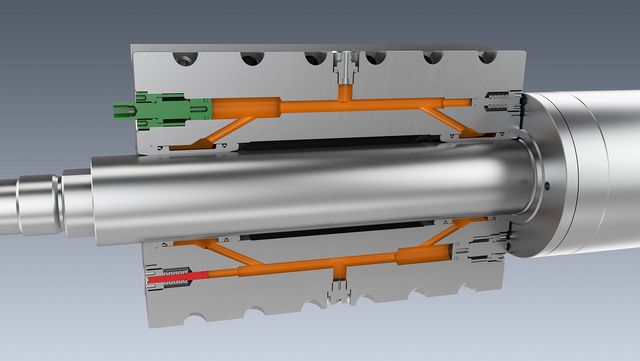

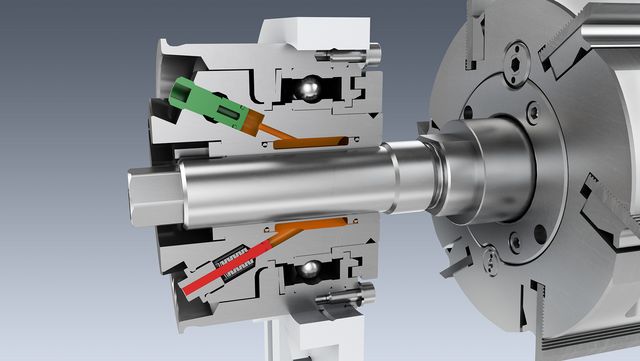

Contre-paliers HydroLock
Pendant longtemps, contre-paliers à serrage hydraulique et changement d’outil simple et rapide ont été deux notions contradictoires. Désormais, le système HydroLock révolutionne aussi bien le montage et le démontage du contre-palier que le changement d’outil.
Le contre-palier HydroLock renvoie aux oubliettes le pointage fastidieux à l’aide d’une pompe à graisse. Il suffit désormais d’une simple clé à six pans pour comprimer la graisse dans les chambres à graisse et obtenir la pression nécessaire. Le contrôle de la pression se fait avec une tige. En association avec les outils HydroLock, il en résulte un concept d’utilisation astucieux, qui fait gagner aussi bien du temps que de la simplicité.

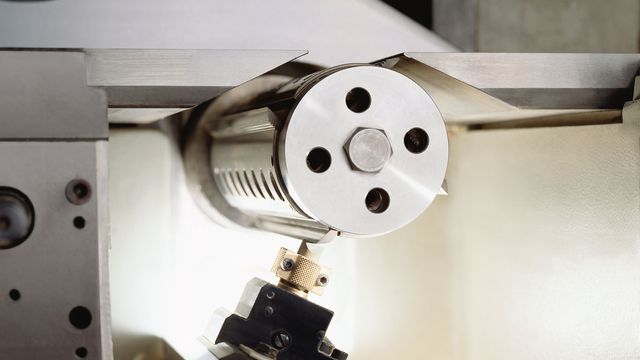

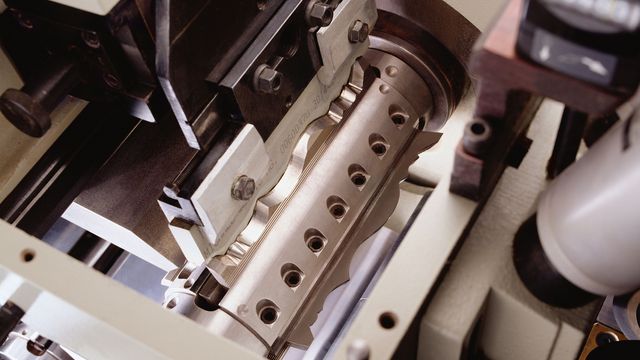

Système de jointage
La technologie de jointage et les outils à serrage hydraulique fournissent des surfaces irréprochables. Utilisez cette combinaison avec l’Hydromat 4000 et bénéficiez de ses nombreux avantages : les outils jointés conçus par WEINIG garantissent que tous les fers du porte-outils ont exactement le même cercle de coupe. Il est possible d'utiliser aussi bien des jointers droits entièrement automatisés pour le rabotage que des jointers profilés entièrement automatiques.

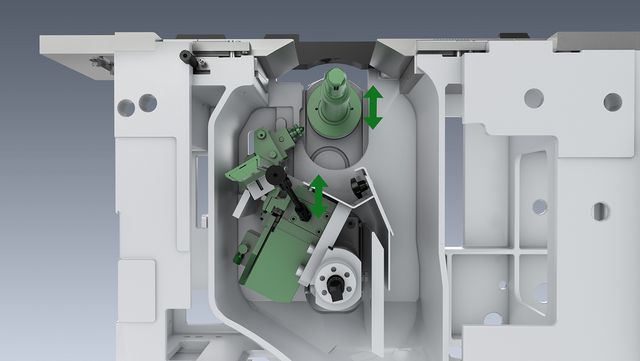

Lors du réglage radial, les jointers se déplacent automatiquement avec l’arbre, de sorte que toute intervention manuelle devient inutile. Le savoir-faire et l'expérience WEINIG garantissent la sécurité absolue des processus pour cette technologie sophistiquée.
Exploitation efficace des ressources
WEINIG relève le défi de l'exploitation efficace des ressources de diverses manières – l'une d'entre elles est une technique de rabotage moderne qui révèle un fort potentiel d'économies de matériau. La rentabilité est sensiblement accrue, en particulier pour le bois massif de construction et les lamelles pour les assemblages de lamellé-collé qui sont prérabotés afin de faciliter le contrôle de surface par le scanner.

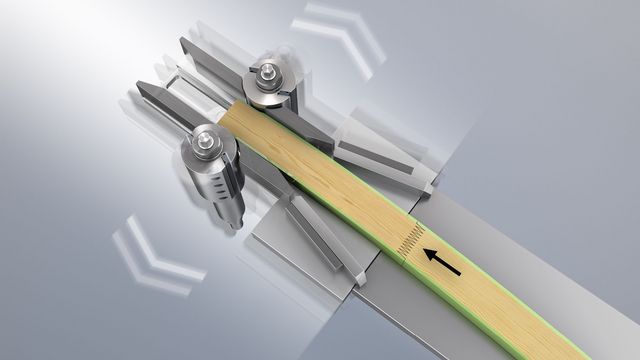

Par exemple, grâce à des toupies flottantes montées en opposition et qui suivent la courbure du bois, les lamelles pour lamellé-collé sont rabotées à la même largeur avec un parallélisme parfait, l'enlèvement de copeaux étant réduit à un minimum.

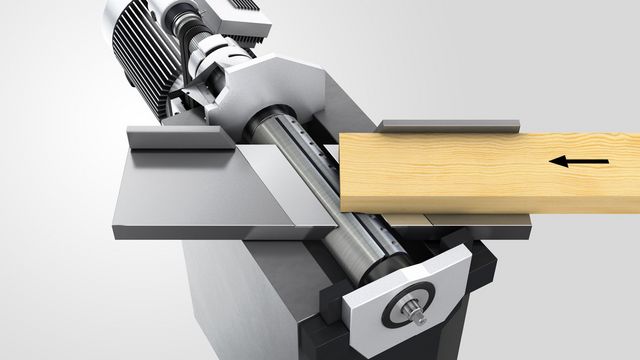

L'espace entre les pièces rendu nécessaire par les toupies flottantes augmente le risque de mouchages au niveau de la dégau. L'arbre monté en biais à 30° par rapport à la table de la machine permet d'empêcher cet effet. Il est en outre possible d'utiliser des éléments presseurs supérieurs puissants qui vont permettre une prise de bois minime au niveau des arbres horizontaux.
Options d'extension

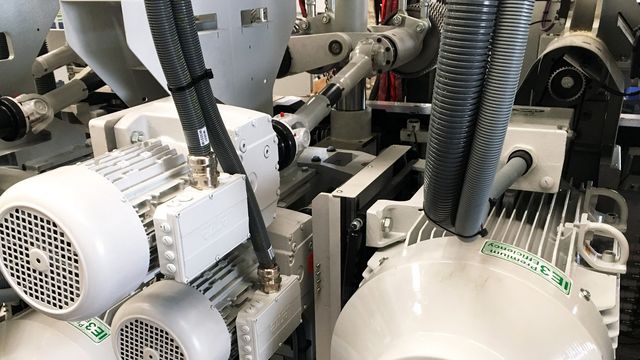

Vitesse d’avance jusqu’à 300 m/min
L’Hydromat 4000 offre une vitesse d’avance maximale de 300 m/min. L’actionnement de tous les rouleaux de table et rouleaux d’entraînement est assuré pour cela par des moteurs individuels et de très robustes arbres à cardans.

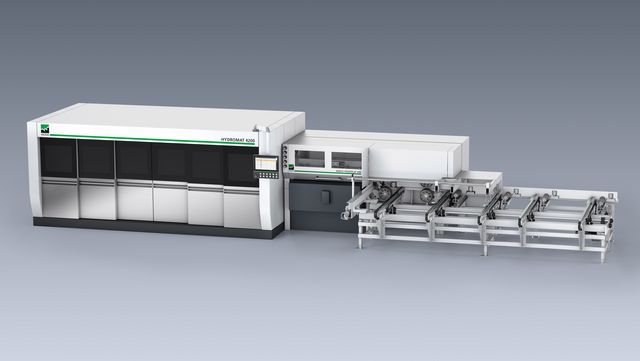

Alimentation par ServoFeeder
L’alimentation de l’Hydromat 4000 est assurée par un ServoFeeder. Ce dernier fait en sorte que l’espace entre les pièces soit refermé sans à-coup avant le premier arbre, et que les pièces circulent ainsi en pousse-pousse dans la machine.
Changements de dimension automatiques
Les dimensions de l’Hydromat 4000 peuvent être modifiées automatiquement grâce aux éléments à commande numérique.

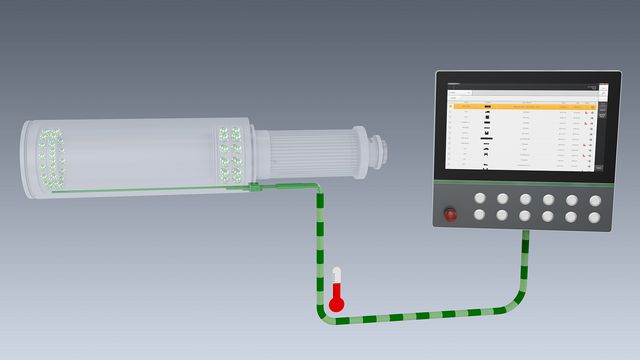

Surveillance de la température des paliers d’arbres
La panne d’un arbre d’usinage, et avec elle l’immobilisation de la machine entière, peut s’avérer très coûteuse. La surveillance de la température des paliers d’arbres garantit une grande sécurité du processus et prévient toute interruption intempestive de la production.
Domaines d'utilisation
Prérabotage
Le rendement du bois joue un rôle de plus en plus crucial dans l'usinage industriel. Des scanners sont donc utilisés afin d'identifier les éléments défectueux avant de les couper. Le prérabotage en début de chaîne est essentiel pour mettre à disposition du scanner une surface propre. L'enlèvement de matière doit donc être minimisé et, en règle générale, une vitesse d'avance élevée est exigée.
Dans ce segment, WEINIG propose aussi bien des solutions simples à un excellent rapport qualité/prix que des solutions novatrices aux technologies uniques : des outils à serrage hydraulique équipés de jointers aux arbres montés en biais et aux toupies flottantes, et ce, à des vitesses d'avance pouvant atteindre 300 m/min. Bien sûr, WEINIG dispose également des mécanisations adaptées à chaque technologie de machine. Vous voici parfaitement équipés pour le prérabotage !
Corroyage sur les 4 faces
Des pièces aux angles parfaitement droits
Le bois est un matériau naturel, ce qui engendre naturellement une série de contraintes pour son usinage. Le bois peut en effet présenter des défauts, des courbures ou encore des gauchissements, par exemple. Pour l'utiliser dans de nombreux secteurs tels que la construction de meubles, il est donc impératif de raboter les pièces sur les quatre faces. Il est alors essentiel que les pièces soient proprement dégauchies et présentent des angles parfaitement droits après usinage.
Si cela semble simple, c'est rarement le cas en pratique. En effet, la précision de la machine utilisée influence fortement la qualité du produit fini. Et vous pourrez toujours compter sur la qualité WEINIG. WEINIG propose des solutions très diversifiées, de la commande manuelle à la commande entièrement automatique, et des machines pour une utilisation occasionnelle aux machines utilisées en continu pour le travail en postes.
Lamellé-collé
Rabotage de lamelles de lamellé-collé

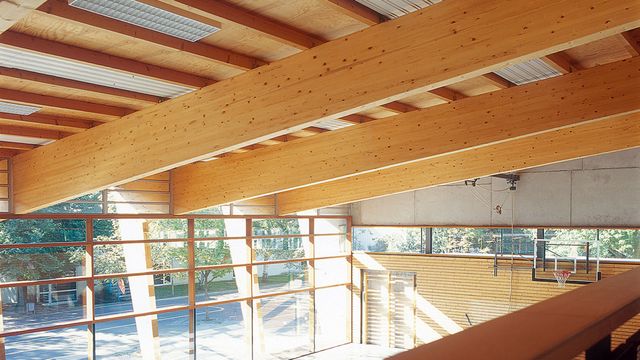

Depuis quelques années, le lamellé-collé est de plus en plus utilisé dans la construction en bois, et le rabotage des lamelles qui le composent gagne donc en importance. L'objectif est d'obtenir des surfaces adéquates au collage à des vitesses d'avance élevées tout en enlevant aussi peu de matière que possible. Le gauchissement du bois ne joue aucun rôle ici puisque les lamelles seront ensuite collées avant d'être à nouveau rabotées pour la finition.
WEINIG propose une technologie de machine novatrice pour répondre à ce défi. La combinaison d'arbres horizontaux montés en biais et de toupies verticales flottantes permet de raboter les lamelles avec un enlèvement de matière minimal sur les quatre côtés tout en conservant le gauchissement du bois. Cette solution WEINIG augmente le rendement du bois et donc l'efficience des ressources.
